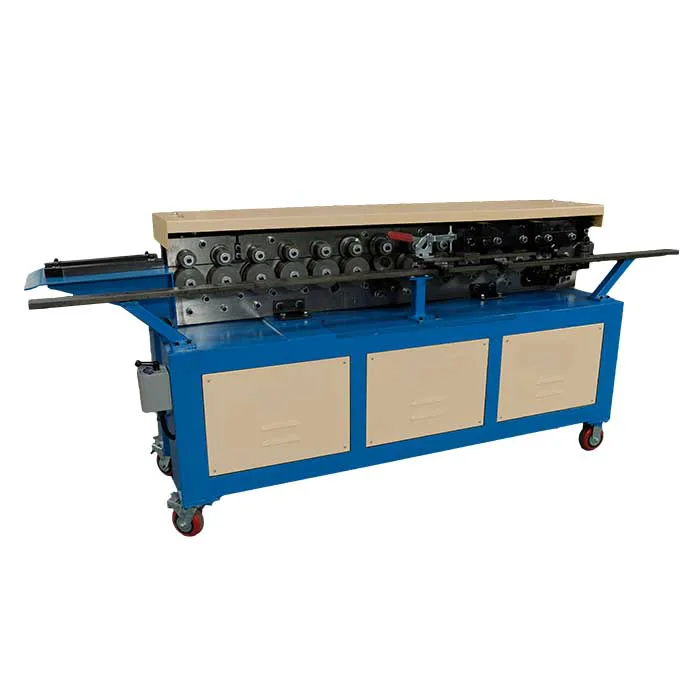

La máquina formadora de bridas TDF T-12 METMAC es un equipo especializado de alta eficiencia diseñado para la fabricación industrial de conductos rectangulares de aire acondicionado y ventilación (HVAC). Su función principal es laminar de forma directa e integrada la brida auto-enconada (TDF) y el clip de unión sobre la lámina metálica, eliminando la necesidad de usar bridas de ángulo de hierro tradicionales.
- Características Técnicas Principales:

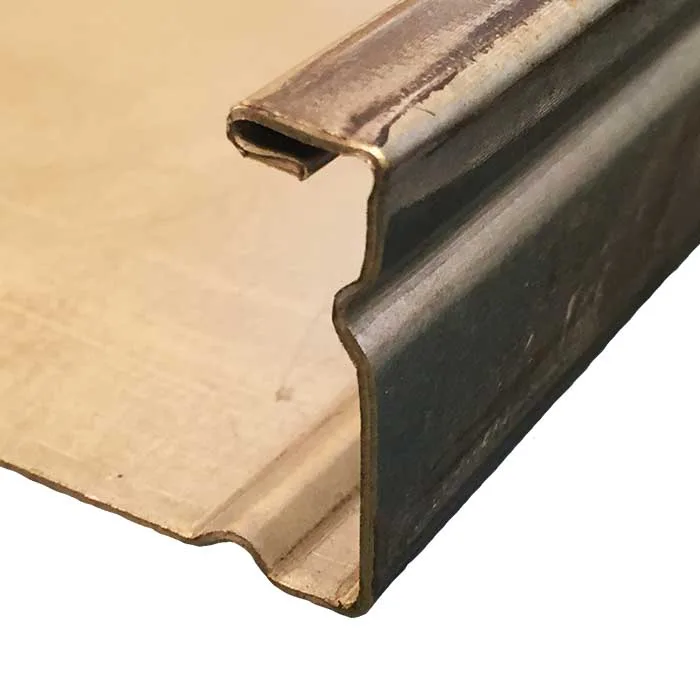

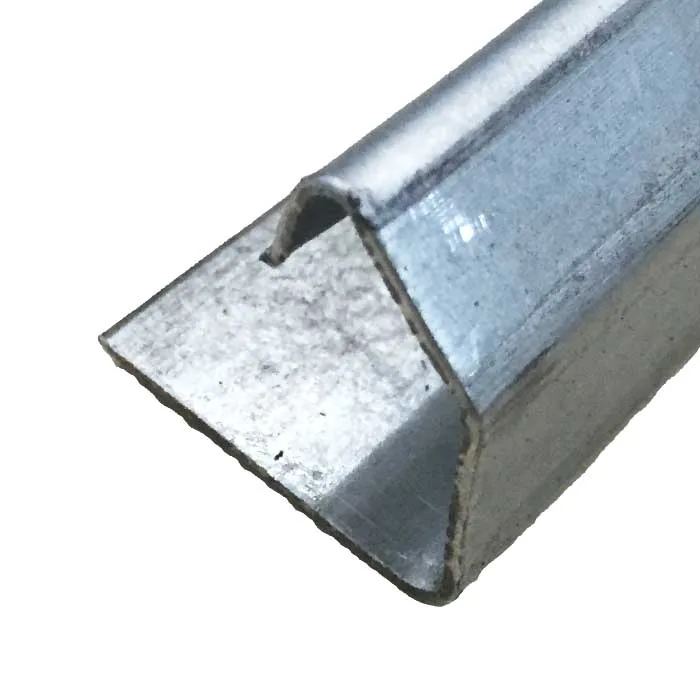

Espesor de lámina: Procesa chapas de acero galvanizado con un espesor de 0,5 a 1,2 mm (Calibres 18-25 Ga). - Doble estación de trabajo: Cuenta con un diseño bilateral de alimentación manual. Un lado de la máquina está configurado para formar la brida integral TDF (usando aproximadamente 42 mm de material) mientras que el lado opuesto forma el clip de sujeción / gancho (G-clamp, usando aproximadamente 52 mm).
- Potencia del motor: Equipada con un motor de alta resistencia de 3,0 kW (generalmente a un voltaje trifásico de 380V).
- Estaciones de conformado: Incorpora hasta 25 estaciones de rodillos en total (15 pasos de rodillos dedicados para la brida y 10 pasos para el clip) para asegurar un doblado progresivo, suave y sin deformaciones del material.
- Velocidad de trabajo: Mantiene una velocidad de producción constante de aproximadamente 8 a 14 metros por minuto.
- Dimensiones de la brida: Produce perfiles con una altura de brida estándar de 35 mm (±0.5 mm).
Diseño y Construcción
- Rodillos de alta durabilidad: Los rodillos están fabricados en acero aleado templado de alta frecuencia y con acabado ennegrecido, lo que les otorga una resistencia extrema al desgaste y previene rayaduras en el recubrimiento galvanizado de las láminas.
- Ajuste automático de espesor: El cabezal de formado y los rodillos están diseñados para tolerar las variaciones de espesor (0,5 a 1,2 mm) de forma mecánica sin necesidad de configuraciones o ajustes manuales complejos por parte del operador.
- Estructura robusta: Ensamblada sobre un bastidor de acero de servicio pesado soldado por arco, garantizando una excelente estabilidad dimensional durante operaciones continuas y un sistema de transmisión libre de mantenimiento exigente.
Datos Físicos y Logísticos
- Peso aproximado: Entre 840 kg y 850 kg.
- Dimensiones físicas: Medidas exteriores estimadas de 2700 mm (Largo) × 700 mm (Ancho) × 1100 mm (Alto).
- Largo de ducto ilimitado: La máquina procesa los bordes longitudinales de las piezas de metal de forma pasante, lo que significa que no hay restricción de longitud en la chapa que se desea brillar.
